C-band i promiennik pod offset

#1

Post autor: robsat » 02 sty 2015, 15:47

Dziś z ciekawości przykręciłem C-Banda 15K promiennik Ring pod parabolę, antena offset 120 cm.
Ze wszystkich częstotliwości złapałem tylko jeden program z pol R (H) OTV (Chelyabinsk).

Czy jest możliwość złapania chociaż kilku mocniejszych częstotliwości z pol L (V) na tym sprzęcie co posiadam czy potrzebuję promiennika pod offset a może trzepa zmienić układ depolaryzatora w konwerterze. Podobną sytuację mam na pozycji 49E gdzie pol R świeci a brak kanałów z L.
Proszę o podanie cennych wskazówek ponieważ w paśmie C dopiero raczkuję. Wcześniej tego C-Banda używałem do odbioru z 11 W gdzie nie było problemu z odbiorem nawet na małej antenie. Ale tam paczka kanałów Rosyjskich już nie nadaje od dość dawna.
Załączniki
2015-01-02 15.24.55.jpg


120 cm 90*E< - >30*W
UClan/SX6/AS4K2X
Android/T2-MI/multistream
Ku-Band/C-Band/R/L (Circular)

Awatar użytkownika
Slavio
Ekspert
Ekspert
Posty: 2413
Rejestracja: 12 lut 2009, 6:39
Lokalizacja: Bytom
Podziękował: 92 razy
Dostał Podziękowań: 273 razy

C-band i promiennik pod offset

#2

Post autor: Slavio » 02 sty 2015, 17:07

Pod offset musi być promiennik "lejkowaty", ten paraboliczny prawie ogóle się nie nadaje do tego typu anteny.
Jeśli nie masz offsetowego promiennika, spróbuj wykonać go własnoręcznie z tektury pokrytej folią aluminiową

[youtube]http://www.youtube.com/watch?v=o1X2IT29hR8[/youtube]


W Rosji sprzedawane są promienniki "puszkowe", które też nieźle się sprawują:
Kolega @rysuhelix ma takowy, to może podać jego średnicę:
http://www.satclub.pl/viewtopic.php?p=148926#p148926

Nic nie stoi na przeszkodzie, aby zaadoptować niewielka puszką na potrzeby promiennika.
raimundo pisze: Możesz pokombinować z promiennikiem. Ja do GI301-SC miałem zrobiony promiennik z puszki - wystarczy taka po konserwie, karmie albo farbie.
Poprawiło to nieco sygnały w stosunku do oryginalnego promiennika od paraboli. Wiem, że to straszna prowizorka, ale zawsze jakiś efekt jest.
Tutaj porównanie sygnałów: http://www.satclub.pl/post96052.html#p96052
http://www.satclub.pl/viewtopic.php?p=112012#p112012



OTV Chelyabinsk jest jednym z najmocniejszych sygnałów @90E.
Nadawany jest w polaryzacji prawoskrętnej, natomiast ty masz ustawioną wkładkę depolaryzacyjną odwrotnie i dlatego odbiornik wskazuje polaryzację lewoskrętną. Obróć o 90stopni w prawo płytkę.
Polaryzacja R=V, H=L.
Z innych mocniejszych kanałów, które łapie @1.15 to
3954 L GTRK BIRA
3600 L DOMA
3645 L Gazrom Package
3858 L Yamal Region

W polaryzacji prawoskrętnej @90E idzie oprócz OTV Chelyabinsk, kanał Yar-Sale TV, ale ten jest bardzo słaby do odbioru @1.15m.
Punktem wyjścia jest offsetowy promiennik, bo bez tego ani rusz.

Express-AM44 @11.0°W to satelita doskonale oświetlający w paśmie C zachodnią część Rosji i przede wszystkim Polskę.
Do odbioru można u nas używać niewielkich anten, niestety Rosjanie celowo nie nadają w region Europy.
Paczka sztandarowych rosyjskich kanałów na wyłączonym transponderze 4013 R była w Polsce osiągalna na antenach 60-80cm.
Dla Polski nie ma chyba lepszego satelity działającego w paśmie C.


PS.
Proszę o wydzielenie tych dwóch postów lub podczepienie do istniejącego wątku odnośnie pasma C.
Za ten post użytkownik Slavio otrzymał podziękowanie od:
robsat (02 sty 2015, 17:36)


Mabo 1.15m+SG2100, Laminas AS-130+SG2100, Mabo 1.25m @40.5°W, Otis 1.25m @90°E
Parabola Żniniewicz 150cm [stand by]
Openbox F-500 / X-730PVR / X-800 / X-820 CI / Azbox Elite HD / Dr.HD D15 / Prof. 7301

Awatar użytkownika
Jalocha
Przyjaciel Forum
Przyjaciel Forum
Posty: 1817
Rejestracja: 17 lut 2009, 17:29
Lokalizacja: Kraków
Podziękował: 30 razy
Dostał Podziękowań: 54 razy
Kontakt:

C-band i promiennik pod offset

#3

Post autor: Jalocha » 02 sty 2015, 18:13

Jak wygląda Twoja płytka czyli depolaryzator w konwerterze?


Todo es mentira en este mundo... todo es mentira la verdad...

Famaval 110cm (5W+4W+1W+3E+5E+7E+10E)
Mabo 105cm (9E+13E+16E+19.2E+23,5E)
Corab 90cm (39E+42E)
Openbox S2 Mini HD, U2C Denys

E-sporadic: dipol 1-elem. R1/R2/E2/E3/E4
UKF: Wittenberg 5-elem. + Sony ST-370S

Awatar użytkownika
robsat
DX-er
DX-er
Posty: 1439
Rejestracja: 30 lip 2013, 18:43
Tuner: U2C, Openbox
Antena: Mabo 120 cm, Famaval 115 cm
Konwerter: Inverto/Sharp/Triax/Hisattel Twin
Podziękował: 72 razy
Dostał Podziękowań: 123 razy

C-band i promiennik pod offset

#4

Post autor: robsat » 02 sty 2015, 19:05

Depolaryzator jest zwykły taki pomarańczowy, który był dołączony do tego C-Banda
Wielkie dzięki za pomoc @Slavio.
Obróciłem depolaryzator o 90 st oraz ustawiłem prawidłową wartość LNB dla pasma C czyli 5150-5750.
Piszę tu o kanałach z Yamal 49 E ale z drugiej strony brak mam teraz 4128 V 32088 gdzie nadaje TRK 5 (5 Kanal) a tu film Seksmisja był a teraz Va Bank :) .


120 cm 90*E< - >30*W
UClan/SX6/AS4K2X
Android/T2-MI/multistream
Ku-Band/C-Band/R/L (Circular)

Awatar użytkownika
Slavio
Ekspert
Ekspert
Posty: 2413
Rejestracja: 12 lut 2009, 6:39
Lokalizacja: Bytom
Podziękował: 92 razy
Dostał Podziękowań: 273 razy

C-band i promiennik pod offset

#5

Post autor: Slavio » 02 sty 2015, 19:53

(...)ustawiłem prawidłową wartość LNB dla pasma C czyli 5150-5750
Ustaw konwerter jako pojedynczy, a częstotliwość oscylatora konwertera na 5150

Opcja gdzie LOF wynosi 5150/5750 jest dla konwerterów DUAL z dwoma niezależnymi wyjściami: pol V, pol H,
gdzie pozioma polaryzacja ma LOF=5150, a pionowa LOF=5750

PS.
Pokombinuj z tym promiennikiem, efekty będą napewno lepsze niż na tym od paraboli.
A jak już będziesz mieć promiennik, zastosuj rosyjską wkładkę depolaryzacyjną firmy Unitorg, która bije na łeb i szyję inne depolaryzatory.
Wkładka do nabycia u kolegi @Jalocha.


Mabo 1.15m+SG2100, Laminas AS-130+SG2100, Mabo 1.25m @40.5°W, Otis 1.25m @90°E
Parabola Żniniewicz 150cm [stand by]
Openbox F-500 / X-730PVR / X-800 / X-820 CI / Azbox Elite HD / Dr.HD D15 / Prof. 7301

Awatar użytkownika
robsat
DX-er
DX-er
Posty: 1439
Rejestracja: 30 lip 2013, 18:43
Tuner: U2C, Openbox
Antena: Mabo 120 cm, Famaval 115 cm
Konwerter: Inverto/Sharp/Triax/Hisattel Twin
Podziękował: 72 razy
Dostał Podziękowań: 123 razy

C-band i promiennik pod offset

#6

Post autor: robsat » 02 sty 2015, 21:41

Dzisiejsze rezultaty co udało mi się osiągnąć na antenie offset 120 i promienniku do paraboli na pozycji 49 E.
Jeszcze raz dzięki kol.@Slavio za fachową pomoc.

Jakby co to można przenieść do wątku o satelicie Yamal 202.
Załączniki
2015-01-02 21.15.55.jpg
2015-01-02 21.16.21.jpg
2015-01-02 21.17.06.jpg
2015-01-02 21.18.05.jpg
2015-01-02 21.18.42.jpg
Jedyny stracony transponder z paczką kanałów RSCC po obróceniu depolaryzatora o 90 st. Ale dzięki temu z 16 kanałów odbieranych wcześniej zrobiło się 36.


120 cm 90*E< - >30*W
UClan/SX6/AS4K2X
Android/T2-MI/multistream
Ku-Band/C-Band/R/L (Circular)

Awatar użytkownika
bociekpl
Przyjaciel Forum
Przyjaciel Forum
Posty: 305
Rejestracja: 03 lis 2010, 20:21
Tuner: OPENBOX SX9COMBO TURBO BOX NC+ s3mini
Antena: OBROTOWA 93E*-12.5W* OBROTOWA 52E*-45W* AN 150 C
Konwerter: INVERTO ULTRA C-band GI 321
Lokalizacja: Boćki
Podziękował: 118 razy
Dostał Podziękowań: 31 razy

C-band i promiennik pod offset

#7

Post autor: bociekpl » 26 kwie 2015, 10:51

Promiennik za 15 zł.Wykonałem wczoraj z lejka do paliwa z blachy ocynkowanej.Zaskakująco podniusł sygnał z 4* do 41* na Arabsacie pakiet All Jazeera. Być morze szerszy dał by jeszcze lepszy efekt ale i tak jestm zadowolony.To moje pierwsze kroki w paśmie C.


Ateny;
115 obrotowa 93E-12W
115 obrotowa 53E-45W
180 MABO parabola obrotowa 83E-40W

Tunery;
n box
openbox sx9 combo
openbox s3mini
openbox As4K CI
u2c

Awatar użytkownika
zuchnet
DX-er
DX-er
Posty: 12073
Rejestracja: 13 lut 2009, 19:24
Tuner: Dr.HD, Openbox, TBS 6983
Antena: 2m, OFC 1200, AS-130
Konwerter: Inverto White Flansh
Lokalizacja: Lubartów 51.44°N 22.68°E
Podziękował: 481 razy
Dostał Podziękowań: 645 razy
Kontakt:

C-band i promiennik pod offset

#8

Post autor: zuchnet » 26 kwie 2015, 11:15

Dobry patent !!! ważne że osiągnięty zamierzony efekt. Jak inne pozycje ?


Parabola 200 (98e-53w), AS-120 , AS-130
3xT90 (95e-60e),(42e-4w),(5w-45w)

STB:DM 920UHD, DM 900UHD, 7020HD, SF-8008,Openbox X-810, S3 mini II, AS-4K2X,TBS 6903

Awatar użytkownika
Slavio
Ekspert
Ekspert
Posty: 2413
Rejestracja: 12 lut 2009, 6:39
Lokalizacja: Bytom
Podziękował: 92 razy
Dostał Podziękowań: 273 razy

C-band i promiennik pod offset

#9

Post autor: Slavio » 26 kwie 2015, 11:56

Fajnie to wykombinowałeś :clap:
Oryginalny promiennik ma średnicę 16cm i długość 9cm.
Promiennik i LNBF powinny znajdować się w osi konwertera, na pierwszym obrazku mam wrażenie, że promiennik jest lekko odchylony.

Obrazek

Co to za antena Żniniewicz 90 cm czy 120 cm?

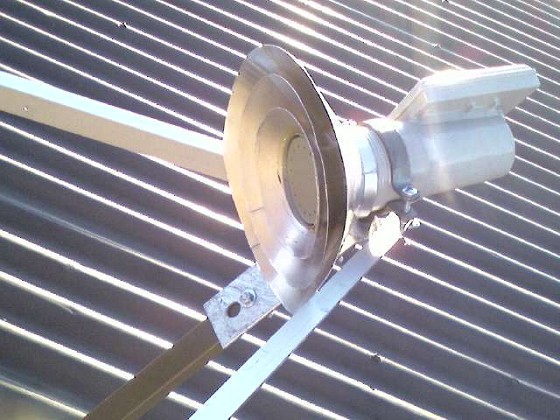

Inny przykład promiennika domowej roboty:
Obrazek
Obrazek
Obrazek
Za ten post użytkownik Slavio otrzymał podziękowanie od:
wellikan (03 maja 2015, 10:20)


Mabo 1.15m+SG2100, Laminas AS-130+SG2100, Mabo 1.25m @40.5°W, Otis 1.25m @90°E
Parabola Żniniewicz 150cm [stand by]
Openbox F-500 / X-730PVR / X-800 / X-820 CI / Azbox Elite HD / Dr.HD D15 / Prof. 7301

pawelwa
Ekspert
Ekspert
Posty: 5529
Rejestracja: 11 lut 2009, 21:11
Podziękował: 270 razy
Dostał Podziękowań: 287 razy
Kontakt:

C-band i promiennik pod offset

#10

Post autor: pawelwa » 26 kwie 2015, 13:34

bociekpl pisze:Promiennik za 15 zł.Wykonałem wczoraj z lejka do paliwa z blachy ocynkowanej.Zaskakująco podniusł sygnał z 4* do 41* na Arabsacie pakiet All Jazeera. Być morze szerszy dał by jeszcze lepszy efekt ale i tak jestm zadowolony.To moje pierwsze kroki w paśmie C.
:clap: :clap: :clap:


Famaval 3100 - DMX 13K (C)
Laminas 2700 - Inverto Black Ultra (KU)
Openbox X-810 ,Openbox SX6, TBS 6983
